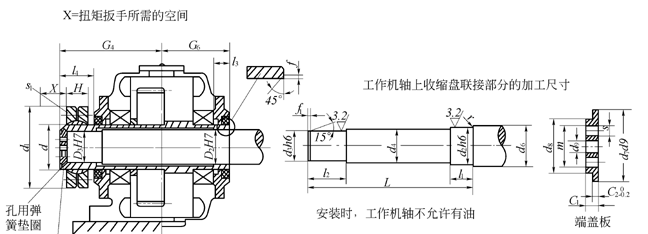

空心軸型減速器(收縮盤聯接)的聯接尺寸 (mm)
| 軸端尺寸和緊固件 | |||||||||||||||||||||
| 減速器型號 | 工作機軸 | 端蓋板 | |||||||||||||||||||
| YNLA YNLO | YNSA YNSO YNFA YNFO | YKLA YKLO | YKSA YKSO YKFA | d2 | d3 | d4 | d6 | f1 | L | I1 | I2 | r | c1 | c2 | d7 | d8 | d9 | m | 螺栓 | 孔用彈簧墊圈 | |
| s | 數量 | ||||||||||||||||||||
| 規格 | |||||||||||||||||||||
| 480 545 610 | 620 705 790 | 480 545 610 | 150 170 180 | 140 160 170 | 145 165 175 | 160 180 190 | 6 6 6 | 542 602 662 | 92 117 122 | 100 125 130 | 2 2 2 | 23 23 23 | 10 10 10 | 150 170 180 | 110 120 120 | 33 33 33 | 70 80 80 | M12 M12 M16 | 2 2 2 | 150×4 170×4 180×4 | |
| 680 770 860 | 880 995 1110 | 680 770 860 | 200 230 260 | 190 220 245 | 195 225 255 | 210 240 280 | 6 8 8 | 742 822 898 | 127 152 158 | 140 170 170 | 2 2 3 | 23 28 32 | 10 14 15 | 200 230 260 | 130 150 170 | 33 33 39 | 90 100 120 | M16 M20 M20 | 2 2 2 | 200×4 230×5 260×5 | |
| 960 | 1240 1400 1570 | 960 1080 1210 | 300 340 370 | 285 325 355 | 295 335 365 | 320 360 390 | 8 8 8 | 993 1100 1220 | 178 205 230 | 190 225 250 | 3 3 3 | 32 40 40 | 15 19 19 | 300 340 370 | 200 240 280 | 39 45 45 | 140 160 180 | M24 M24 M30 | 2 2 2 | 300×5 340×6 370×6 | |
| 1760 | 280 320 | 1360 | 410 150 170 | 395 140 160 | 405 145 165 | 430 160 180 | 8 6 6 | 1380 587 662 | 230 92 117 | 250 100 125 | 3 2 2 | 50 23 23 | 25 10 10 | 410 150 170 | 320 110 120 | 45 33 33 | 200 70 80 | M30 M12 M12 | 2 2 2 | 410×7 150×4 170×4 | |
| 360 400 450 | 180 200 230 | 170 190 220 | 175 195 225 | 190 210 240 | 6 6 8 | 722 822 932 | 122 127 152 | 130 140 170 | 2 2 2 | 23 23 28 | 10 10 14 | 180 200 230 | 120 130 150 | 33 33 33 | 80 90 100 | M16 M16 M20 | 2 2 2 | 180×4 200×4 230×5 | |||
| 1080 1210 | 500 560 | 260 300 340 370 | 245 285 325 355 | 255 295 335 365 | 280 320 360 390 | 8 8 8 8 | 1028 1153 1080 1170 | 158 178 205 230 | 170 190 225 250 | 3 3 3 3 | 32 32 40 40 | 15 15 19 19 | 260 300 340 370 | 170 200 240 280 | 39 39 45 45 | 120 140 160 180 | M20 M24 M24 M30 | 2 2 2 2 | 260×5 300×5 340×6 370×6 | ||
| 減速器型號 | 空心軸 | 收縮盤 | 螺栓 | ||||||||||||
| YNLA YNLO | YNSA YNSO YNFA YNFO | YKLA YKLO | YKSA YKSO YKFA | D2 | D3 | f | G6 | G4 | I3 | I4 | 型號d | d1 | H | s1 | TA1(N·m) |
| 規格 | |||||||||||||||
| 480 545 610 | 620 705 790 | 480 545 610 | 150 170 180 | 140 160 170 | 2 2 2 | 230 250 280 | 335 375 405 | 55 55 65 | 115 140 145 | 190 220 240 | 350 370 405 | 85 103 107 | M16 M16 M20 | 240 240 470 | |
| 680 770 860 | 880 995 1110 | 680 770 860 | 200 230 260 | 190 220 245 | 2 2 3 | 315 345 380 | 450 505 550 | 70 80 90 | 150 180 190 | 260 300 340 | 430 485 570 | 119 140 155 | M20 M20 M20 | 470 470 470 | |
| 960 | 1240 1400 1570 | 960 1080 1210 | 300 340 370 | 285 325 355 | 3 3 3 | 425 470 530 | 600 670 730 | 95 105 115 | 210 245 270 | 380 420 460 | 645 690 770 | 163 184 192 | M24 M24 M24 | 820 820 820 | |
| 1760 | 280 320 | 1360 | 410 150 170 | 395 140 160 | 3 2 2 | 605 255 285 | 825 355 400 | 125 55 55 | 280 115 140 | 500 190 220 | 850 350 370 | 213 85 103 | M24 M16 M16 | 820 240 240 | |
| 360 400 450 | 180 200 230 | 170 190 220 | 2 2 2 | 310 355 400 | 435 490 560 | 65 70 80 | 145 150 180 | 240 260 300 | 405 430 485 | 107 119 140 | M20 M20 M20 | 470 470 470 | |||
| 1080 1210 | 500 560 | 260 300 340 370 | 245 285 325 355 | 3 3 3 3 | 445 505 460 505 | 615 680 660 705 | 90 95 105 115 | 190 210 245 270 | 340 380 420 460 | 570 645 690 770 | 155 163 184 192 | M20 M24 M24 M24 | 470 820 820 820 | ||
