泰強減速機

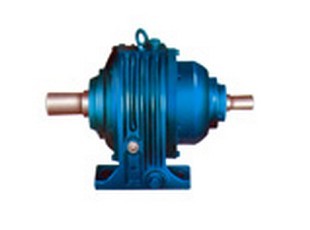

首頁 > 產品中心 > NGW行星齒輪減速機

特點和適用范圍

　　結構特點

　　 NGW型行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。

　　為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：

　　 1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。

　　 2、傳動效率高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。

　　 3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。

　　 4、傳動范圍大：i＝2.8～2000

　　 5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。

　　 6、用途和適用條件

　　 NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級（NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。

　　高速軸最高速不超過1500r/min

　　齒輪圓周速度不超過10m/s；

　　工作環境溫度為－40℃—45℃；

　　可正反兩向運轉。NGW型行星齒輪減速器的一個重要特點是，內嚙合于外嚙合之間共用一個行星輪，NGW就是由“內、公、外”三字的漢語拼音的第一個字母組成的

了解詳細規格及基本參數詳情

單級NGW減速器外形及安裝尺寸

機座號	型號		外形及中心高						軸伸								地腳尺寸							質量
		公稱傳動比io	L	B	H	H0		R	d	D	l1	l2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	h
1	NGW11	2.8-4.5	530	280	295	125	-0.5	125	35	50	55	85	38.5	10	55	16	215	165	25	105	220	M16	20	53
		5-12.5	477						30		50		33	8						57				50
2	NGW21	2.8-4.5	604	305	325	140	-0.5	140	40	60	70	105	43.5	12	65.5	18	245	185	30	115.5	235	M20	25	80
		5-12.5	535						35		55		38.5	10						60.5				73
3	NGW31	2.8-4.5	632	350	365	160	-0.5	160	45	70	70	105	49	14	76	20	260	200	30	125	270	M20	25	100
		5-12.5	569						10		70		43.5	12						62				98
4	NGW41	2.8-4.5	734	380	425.5	180	-0.5	180	50	80	85	105	55	16	87	24	290	230	30	156	320	M24	30	147
		5-12.5	634						45		70		50	14						72				128
5	NGW51	2.8-4.5	845	420	463.5	200	-0.5	200	55	90	85	115	60	16	97	24	310	250	30	196.5	360	M24	35	213
		5-12.5	729						20		85		55	16						80.5				193
6	NGW61	2.8-4.5	886	475	524	225	-0.5	225	60	100	105	125	65.5	18	108	28	360	290	35	202.5	405	M30	40	289
		5-12.5	731						55		85		60	16						67.5				364
7	NGW71	2.8-4.5	933	535	574	250	-0.5	250	65	110	105	140	70.5	18	119	32	375	305	35	213	465	M30	40	359
		5-12.5	800						60		105		65.5	18						80				301
8	NGW81	2.8-4.5	1042	590	634	280	-0.5	280	75	120	115	160	81	20	129	32	440	350	45	219	510	M36	45	449
		5-12.5	899						65		105		70.5	18						86				399
9	NGW91	2.8-4.5	1141	660	721	315	-0.5	315	85	130	125	165	92	24	140	36	475	385	45	225.5	570	M36	45	604
		5-12.5	976						75		115		81	20						70.5				542
10	NGW101	2.8-4.5	1261	745	800	335	-0.5	355	95	150	140	200	103	28	161	40	525	425	50	251	645	M42	50	810
		5-12.5	1073						85		125		92	24						78				732
11	NGW111	2.8-4.5	1355	840	891	400	-0.5	400	105	170	160	200	113	28	181	40	580	480	50	236	740	M42	55	1060
		5-12.5	1145						95		140		103	28						73				990
12	NGW121	2.8-4.5	1500	950	1013	450	-0.5	455	115	190	160	240	124	32	202	45	680	560	50	288	820	M48	60	1638
		5-12.5	1296						105		160		113	28						73				1475

兩級NGW減速器外形及安裝尺寸

機座號	型號		外形及中心高						軸伸								地腳尺寸							質量
		公稱傳動比io	L	B	H	H0		R	d	D	l1	l2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	h
4	NGW42	14-22.5	687	380	425.5	180	-0.5	180	35	80	55	105	38.5	10	87	24	290	230	30	72	320	M24	30	128
		25-160	687						30		50		33	8										130
5	NGW52	14-22.5	767	420	463.5	200	-0.5	200	40	90	70	115	43.5	12	97	24	310	250	30	80.5	360	M24	35	244
		25-160	752						35		55		38.5	10										241
6	NGW62	14-22.5	805.5	475	524	225	-0.5	225	45	100	70	125	49	14	108	28	360	290	35	67.5	405	M30	40	291
		25-160	805.5						10		70		43.5	12										279
7	NGW72	14-22.5	890	535	574	250	-0.5	250	50	110	85	140	55	16	119	32	375	305	35	80	465	M30	40	350
		25-160	875						45		70		50	14										350
8	NGW82	14-22.5	976.5	590	634	280	-0.5	280	55	120	85	160	60	16	129	32	440	350	45	86	510	M36	45	488
		25-160	976.5						20		85		55	16										460
9	NGW92	14-22.5	1040	660	721	315	-0.5	315	60	130	105	165	65.5	18	140	36	475	385	45	70.5	570	M36	45	607
		25-160	1020						55		85		60	16										577
10	NGW102	14-22.5	1144	745	800	355	-0.5	355	65	150	105	200	70.5	18	161	40	525	425	50	78	645	M42	50	895
		25-160	1144						60		105		65.5	18										895
11	NGW112	14-22.5	1222	840	891	400	-0.5	400	75	170	115	200	81	20	181	40	580	480	50	73	740	M42	55	1120
		25-160	1212						65		105		70.5	18										1075
12	NGW122	14-22.5	1385	950	1013	450	-0.5	455	85	190	125	240	92	24	202	45	680	560	60	73	820	M48	60	1733
		25-160	1375						75		115		81	20										1539

兩級NGW減速器外形及安裝尺寸

機座號	型號		外形及中心高						軸伸								地腳尺寸							質量
		公稱傳動比io	L	B	H	H0		R	d	D	l1	l2	t1	b1	t2	b2	L1	L2	L3	L0	B1	d1	h
7	NGW-73	180~2000	973.5	535	574	250	-0.5	250	30	110	55	140	33	8	119	32	375	305	35	80	465	M30	40	382

8	NGW-83		1071	590	634	280	-0.5	580	35	120	55	160	38.5	10	129	32	440	350	45	86	510	M36	45	505

9	NGW-93		1137.5	660	721	315	-0.5	315	40	130	70	165	43.5	12	140	36	475	385	45	70.5	570	M36	45	627

10	NGW-103		1263	745	800	355	-0.5	355	45	150	70	200	49	14	161	40	525	425	50	78	645	M42	50	962

11	NGW-113		1359.5	840	891	400	-0.5	400	50	170	85	200	55	16	181	40	580	480	50	73	740	M42	55	1163

12	NGW-123		1504	950	1013	450	-0.5	455	55	190	85	240	60	16	202	45	680	560	60	73	820	M48	60	1756
