一、減速機的用途、性能特點和型號標記
1.1 用途
DBY DBZ減速機圓錐圓柱齒輪減速機（以下簡稱減速機）用于輸入軸與輸出軸呈垂直方向布置的傳動裝置。主要用于帶式輸送機及各種運輸機械，也可用于煤炭、冶金、礦山、化工、建材、輕工、石油等各種通用機械的傳動機構中。
1.2 性能特點
承載能力高，噪聲低，體積小，重量輕，效率高，使用壽命長。
1.3 參數范圍
DBY、DBYK、DBZ型減速機各有12種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560mm每種規格均有5種傳動比（8，10，11.2，12.5，14）兩種旋向，四種裝配型式，分別組成240種減速機。
DCY、DCYK、DCZ型減速機各有15種規格，名義中心距為：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每種規格均有11種傳動比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）兩種旋向，四種裝配型式，分別組成660種減速機。
本減速機系列可以滿足TD和DX型帶式輸送機及其他運輸機械的全部功率要求0.8-6.5m/s帶速的工作范圍。
1.4 結構
減速機的第一級傳動為格里森制弧齒錐齒輪，第二、第三傳動則為漸開線圓柱斜齒輪。
減速機的潤滑：一般情況下，減速機的齒輪和軸承采用油池飛濺潤滑，自然冷卻。只有當減速機工作平衡溫度超過規定值，或承載功率超過熱功率PG1時，方采用加冷卻管的油池潤滑。
1.5 型號和標記
減速機的型號由型式代號，名義中心距a（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向代號組成。
D-帶式輸送機類組代號，B-二級傳動，C-三級傳動，Y-硬齒面齒輪，Z-中硬齒面齒輪，K-輸出軸為空心軸形式。
名義中心距：用實際數字表示，單位為mm
傳動比：用公稱傳動比表示。
裝配型式：用羅馬數字I 、II、III、IV表示。
輸入軸的旋轉方向：面對輸入軸方向看，S為順時針?lè)较颍琋為逆時針?lè)较颉?/span>
標記示例：
名義中心距為280mm，公稱傳動比為31.5，裝配型式為第III種，輸入軸為順時針?lè)较蛐D(zhuǎn)的三級傳動減速機的標記為：減速機DCY280-31.5-III S ZBJ19026

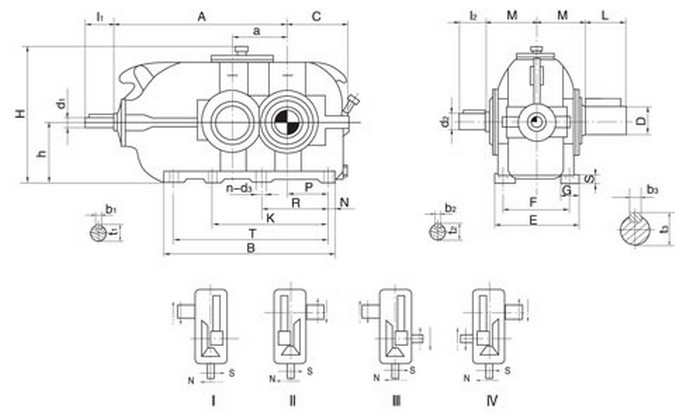

1.6 外形安裝尺寸圖
|
名義中心距 a |
d1 | l1 | d2 | l2 |
D (m6) |
L | A | B | C | E | F | G | S | h | H | M |
| 160 | 40k6 | 110 | 48k6 | 110 | 70 | 140 | 500 | 500 | 190 | 250 | 210 | 65 | 35 | 180 | 430 | 145 |
| 180 | 42k6 | 50k6 | 80 | 170 | 565 | 565 | 215 | 270 | 230 | 70 | 200 | 475 | 160 | |||
| 200 | 50k6 | 55m6 | 90 | 625 | 625 | 240 | 300 | 250 | 75 | 40 | 225 | 520 | 175 | |||
| 224 | 55m6 | 65m6 | 140 | 100 | 210 | 705 | 705 | 260 | 320 | 270 | 80 | 45 | 250 | 570 | 190 | |
| 250 | 60m6 | 140 | 75m6 | 110 | 785 | 785 | 290 | 370 | 310 | 90 | 50 | 280 | 626 | 210 | ||
| 280 | 65m6 | 85m6 | 170 | 120 | 875 | 875 | 325 | 400 | 340 | 100 | 55 | 315 | 702 | 230 | ||
| 315 | 75m6 | 95m6 | 140 | 250 | 975 | 975 | 355 | 450 | 380 | 110 | 60 | 355 | 809 | 260 | ||
| 355 | 90m6 | 170 | 100m6 | 210 | 160 | 300 | 1085 | 1085 | 390 | 480 | 410 | 120 | 65 | 400 | 900 | 285 |
| 400 | 100m6 | 210 | 110m6 | 170 | 1215 | 1215 | 440 | 530 | 460 | 130 | 70 | 450 | 970 | 305 | ||
| 450 | 110m6 | 130m6 | 250 | 190 | 350 | 1365 | 1365 | 490 | 600 | 510 | 140 | 80 | 500 | 1071 | 345 | |
| 500 | 120m6 | 150m6 | 220 | 1525 | 1525 | 570 | 650 | 560 | 150 | 90 | 560 | 1210 | 435 | |||
| 560 | 130m6 | 250 | 160m6 | 300 | 250 | 410 | 1705 | 1705 | 610 | 750 | 640 | 160 | 100 | 630 | 1325 | 475 |
| 名義中心距 | n-d3 | N | P | R | K | T | b1 | t1 | b2 | t2 | b3 | t3 |
平均重量 Kg |
油量 L |
| 160 | 6-18 | 30 | 115 | 210 | 440 | 12 | 43 | 14 | 51.5 | 20 | 74.5 | 173 | 7 | |
| 180 | 135 | 240 | 505 | 45 | 53.5 | 22 | 85 | 232 | 9 | |||||
| 200 | 6-23 | 35 | 145 | 255 | 555 | 14 | 53.5 | 16 | 59 | 25 | 95 | 305 | 13 | |
| 224 | 165 | 290 | 635 | 16 | 59 | 18 | 69 | 28 | 106 | 415 | 18 | |||
| 250 | 6-27 | 40 | 180 | 315 | 705 | 18 | 64 | 20 | 79.5 | 116 | 573 | 25 | ||
| 280 | 45 | 200 | 355 | 785 | 69 | 22 | 90 | 32 | 127 | 760 | 36 | |||
| 315 | 6-33 | 50 | 220 | 405 | 875 | 20 | 79.5 | 25 | 100 | 36 | 148 | 1020 | 51 | |
| 355 | 55 | 245 | 450 | 975 | 25 | 95 | 28 | 106 | 40 | 169 | 1436 | 69 | ||
| 400 | 280 | 510 | 1105 | 28 | 106 | 116 | 179 | 1966 | 95 | |||||
| 450 | 8-39 | 60 | 315 | 575 | 940 | 1245 | 116 | 32 | 137 | 45 | 200 | 2532 | 130 | |
| 500 | 70 | 350 | 645 | 1050 | 1385 | 32 | 127 | 36 | 158 | 50 | 231 | 3633 | 185 | |
| 560 | 8-45 | 80 | 390 | 715 | 1165 | 1545 | 137 | 40 | 169 | 56 | 262 | 5020 | 260 |
1.7 承載能力
DBY,DBZ減速機承載能力
|
公稱傳 動比i |
公稱轉速r/min | 名義中心距 | ||||||||||||
| 160 | 180 | 200 | 224 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | |||
| 輸入n1 | 輸出n2 | 公稱輸入功率 PA KW | ||||||||||||
| 8 |
1500 1000 750 |
188 125 94 |
81 56 42 |
115 86 55 |
145 110 88 |
205 155 125 |
320 245 185 |
435 325 250 |
610 465 340 |
750 560 465 |
1080* 810 660 |
1680* 1260 950 |
2100* 1700 1400 |
-- 2200* 1800 |
| 10 |
1500 1000 750 |
150 100 75 |
67 44 34 |
92 69 46 |
130 9473 |
165 125 105 |
255 195 155 |
345 260 210 |
480 360 295 |
610 465 380 |
910 620 510 |
1370 950 710 |
1900* 1270 950 |
-- 1700 1300 |
| 11.2 |
1500 1000 750 |
134 89 67 |
59 40 31 |
81 61 41 |
115 84 65 |
150 130 98 |
235 175 140 |
325 245 185 |
450 340 240 |
560 430 350 |
840 630 470 |
1200 810 610 |
1550 1030 780 |
-- 1380 1040 |
| 12.5 |
1500 1000 750 |
120 80 60 |
53 36 27 |
75 56 36 |
105 74 56 |
140 105 76 |
210 145 110 |
285 215 150 |
390 265 190 |
500 380 270 |
760 480 365 |
980 660 500 |
1260 850 640 |
1550* 1110 840 |
| 14 |
1500 1000 750 |
107 71 53 |
48 31 23 |
66 42 31 |
81 54 38 |
125 84 60 |
190 110 80 |
260 165 115 |
345 205 145 |
465 310 235 |
580 415 310 |
780 520 400 |
1000 680 510 |
1150* 900 690 |
注:*需采用循環油潤滑
DBZ型減速機承載能力
|
公稱 傳動 比 i |
公稱轉速 | 規格 | ||||||||||||
|
輸入 n1 |
輸出 n2 |
160 | 180 | 200 | 224 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | |
| 公稱輸入功率 KW | ||||||||||||||
| 8 | 1500 | 188 | 29 | 39 | 55 | 80 | 120 | 170 | 215 | 320 | 490 | 600 | 930 | -- |
| 1000 | 125 | 18.8 | 26 | 36 | 55 | 78 | 110 | 150 | 220 | 320 | 450 | 650 | 930 | |
| 750 | 94 | 14 | 21 | 28.5 | 42 | 59 | 84 | 110 | 165 | 240 | 365 | 485 | 690 | |
| 10 | 1500 | 150 | 18 | 32 | 45 | 65 | 90 | 130 | 180 | 260 | 370 | 550 | 760 | -- |
| 1000 | 100 | 12.0 | 21 | 29 | 42 | 62 | 87 | 120 | 175 | 250 | 370 | 510 | 680 | |
| 750 | 75 | 8.5 | 16 | 22 | 32 | 46 | 66 | 90 | 130 | 185 | 280 | 370 | 480 | |
| 11.2 | 1500 | 134 | 17.5 | 126 | 36 | 57 | 75 | 115 | 150 | 215 | 330 | 480 | 670 | -- |
| 1000 | 89 | 10.5 | 17 | 24 | 38 | 51 | 74 | 100 | 150 | 220 | 325 | 440 | 650 | |
| 750 | 67 | 8.1 | 12.5 | 18 | 28 | 38 | 56 | 71 | 105 | 165 | 250 | 320 | 460 | |
| 12.5 | 1500 | 120 | 14 | 24 | 32 | 52 | 70 | 105 | 140 | 205 | 300 | 430 | 600 | 800 |
| 1000 | 80 | 9 | 15 | 22 | 34 | 49 | 69 | 95 | 140 | 200 | 295 | 400 | 550 | |
| 750 | 60 | 6.5 | 12 | 16.5 | 25 | 36 | 52 | 68 | 100 | 145 | 220 | 290 | 380 | |
| 14 | 1500 | 107 | 13.5 | 20 | 28 | 45 | 61 | 91 | 120 | 170 | 205 | 390 | 510 | 770 |
| 1000 | 71 | 8.8 | 12 | 18 | 30 | 40 | 60 | 85 | 115 | 175 | 260 | 350 | 500 | |
| 750 | 53 | 6.3 | 9.5 | 14 | 23 | 30 | 44 | 60 | 80 | 130 | 200 | 250 | 360 | |
